Features
▪  Made of high quality Zirconia ceramic sleeves
▪  100% tested on optical performance (Insertion Loss & Return Loss)
▪  End-face geometry requirement complies to Telcordia GR-326-CORE
▪  For end-to-end fiber cable connectivity
▪  Available in singlemode and multimode, including APC and various colours
▪  Female to female & male to female adapters available
▪  Hybrid, Shuttered and Metal adapters available
▪  Coloured for easy indentification

Environmental & Mechanical Data

Operating Temperature	-40 to +75º C
Storage Temperature:	-40 to +85º C
Temperature Cycling (61300-2-18)	-40 to +75º C, 40 cycles=0.2dB change
High temperature (61300-2-18)	70˚c for 96Hrs, <0.4dB change
Damp Heat (61300-2-19)	40º C at 93%RH for 96 Hrs, <0.4dB change
Vibration-Mated Pair (61300-2-1)	10-55Hz, 1.5mm P to P <0.2dB change
Mating Durability (61300-2-2)	500 Mating Cycles, clean every 25, <0.2dB change


Optical Performance Data

Item	Single mode			Multimode
	PC	UPC	APC	62.5/125	50/125	50/125 10G
Insert Loss/connector (single Fiber)	0.2dB Max. (0.15dB typ.)			0.2dB Max. (0.15dB typ.)
Return Loss	≥45 dB	≥50 dB	≥60 dB	N.A
Insert Loss/MTRJ Connector	0.5dB Max. (0.45dB typ.)			0.5dB Max. (0.45dB typ.)
Pull Strength	≥98N			≥98N

Design & Materials

Adaptor material	High Impart flame retardant thermoplastic UL94-V0
Operating Temperature	-40 to +85º C
Storage Temperature:	-40 to +85º C
Mating durability	>500 Mating Cycles

Ordering Information
Using the available configurations amend/create product codes using the formula below.
Part Number： XX-AA-BCD

Ordering Guide

AD	Adapter Type Code	Standard Adapter (Female to Female Adapte)
AA	Connector Type A  (Female or Male)	FP,SP,SA,LP
B	Fiber Count	SX=Simplex, DX=Duplex, QD=Quad
C	Material	M=Metal, P=plastic
D	Adapter Shape	F= flange type, S =SC Type

Connector Type Code

FP	FC/PC,FC/UPC	FA	FC/APC
SP	SC/PC, SC/UPC	SA	SC/APC
TP	ST/PC, ST/UPC	TA	ST/APC
LP	LC/PC, LC/UPC	LA	LC/APC
MU	MU	MT	MTRJ
DN	DIN	E2	E2000

Ordering Sample

Part Number	Description

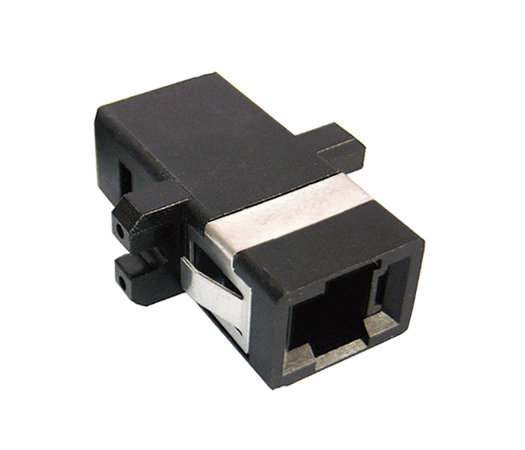

AD-MT-SXPS	MTRJ Simplex Plasticl Fiber Optic Adaptor, SC Type.

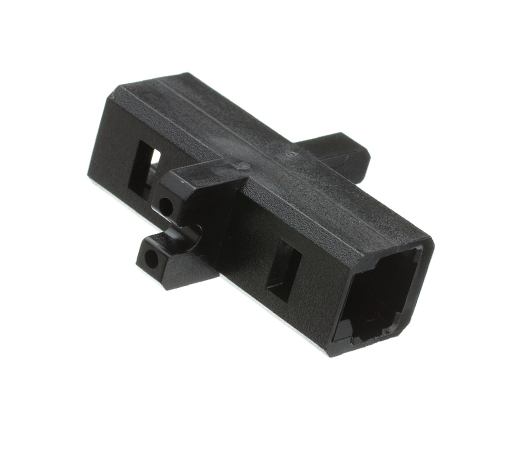

AD-MT-SXPF	MTRJ Simplex Plasticl Fiber Optic Adaptor, Flange Type.
