Features
▪  Made of high quality Zirconia ceramic sleeves
▪  100% tested on optical performance (Insertion Loss & Return Loss)
▪  End-face geometry requirement complies to Telcordia GR-326-CORE
▪  For end-to-end fiber cable connectivity
▪  Available in singlemode and multimode, including APC and various colours
▪  Female to female & male to female adaptors available
▪  Hybrid, Shuttered and Metal adaptors available
▪  Coloured for easy indentification

Environmental & Mechanical Data

Operating Temperature	-40 to +75º C
Storage Temperature:	-40 to +85º C
Temperature Cycling (61300-2-18)	-40 to +75º C, 40 cycles=0.2dB change
High temperature (61300-2-18)	70˚c for 96Hrs, <0.4dB change
Damp Heat (61300-2-19)	40º C at 93%RH for 96 Hrs, <0.4dB change
Vibration-Mated Pair (61300-2-1)	10-55Hz, 1.5mm P to P <0.2dB change
Mating Durability (61300-2-2)	500 Mating Cycles, clean every 25, <0.2dB change


Optical Performance Data

Item	Single mode			Multimode
	PC	UPC	APC	62.5/125	50/125	50/125 10G
Insert Loss/connector (single Fiber)	0.2dB Max. (0.15dB typ.)			0.2dB Max. (0.15dB typ.)
Return Loss	≥45 dB	≥50 dB	≥60 dB	N.A
Insert Loss/MTRJ Connector	0.5dB Max. (0.45dB typ.)			0.5dB Max. (0.45dB typ.)
Pull Strength	≥98N			≥98N

Design & Materials

Adaptor material	High Impart flame retardant thermo plastic UL94-V0
Split Sleeve Material	Zirconia ceramic
Spring Plate	Stainless steel
Capillary diameter tolerance (Single Mode)	126 ± 0.5μm
Capillary diameter tolerance (Multimode)	127± 0.5μm
Operating Temperature	-40 to +75º C
Storage Temperature:	-40 to +85º C
Mating durability	>500 Mating Cycles

Ordering Information
Using the available configurations amend/create product codes using the formula below.
Part Number： XX-AA-BB-CDEFCL

Ordering Guide

XX	Adaptor Type Code	HAD, MAD
AA	Connector Type A (Female or Male)	FP,SP,SA,LP
BB	Connector Type B (Female)	FP,SP,SA,LP
C	Mode	SM=Singlemode, MM=Multimode, OM3=Multimode 10G
D	Fiber Type (only apply to MAD Type Adaptor)	OM1=62.5/125 OM1, OM2=50/125 OM2, SM=9/125 Singlemode
E	Fiber Count	SX=Simplex, DX=Duplex, QD=Quad
F	Material	M=Metal, P=plastic
CL	Color(CL)	Blue for Singlemode PC Standard, Beige for Multimode Standard,  Aqua for OM3/OM4 Standard and Green for Singlemode APC. (Metal Structure Unsuited)

Adaptor Type Code

AD	Standard Adaptor (Female to Female Adaptor)
HAD	Hybrid Adaptor (Female to Female Adaptor)
MAD	Male To Female Adaptor
BAD	Bare Adaptor
SAD	Shuttered Adaptor

Connector Type Code

FP	FC/PC,FC/UPC	FA	FC/APC
SP	SC/PC, SC/UPC	SA	SC/APC
TP	ST/PC, ST/UPC	TA	ST/APC
LP	LC/PC, LC/UPC	LA	LC/APC
MU	MU	MT	MTRJ
DN	DIN	E2	E2000

Color Code


Ordering Sample


Part Number	Description

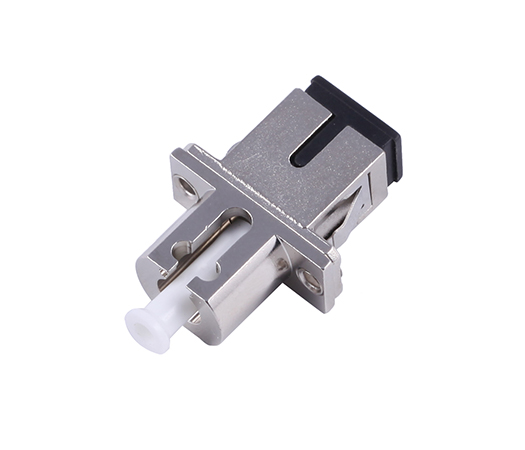

HAD-SP-LP-SMSXM	SC/PC - LC/PC Singlemode Simplex Metal Female to Female Type Fiber Optic Adaptor.

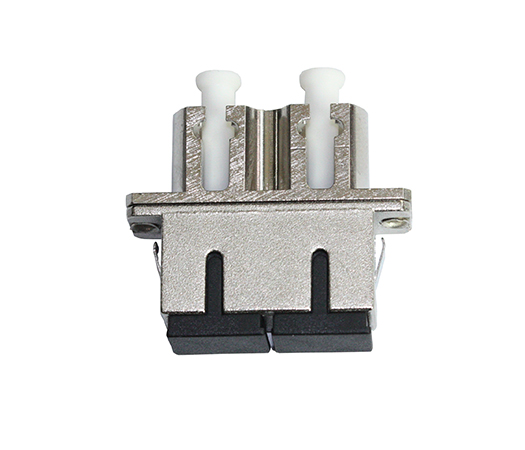

HAD-SP-LP-SMDXM	SC/PC - LC/PC Singlemode Duplex Metal Female to Female Type Fiber Optic Adaptor.

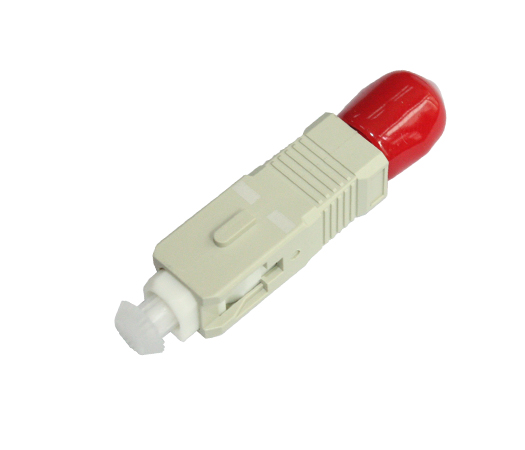

MAD-SP-TP-OM1SXPBE	ST/PC - SC/PC Multimode 62.5 Simplex Plastic Male To Female Type Fiber Optic Adaptor, Beige.

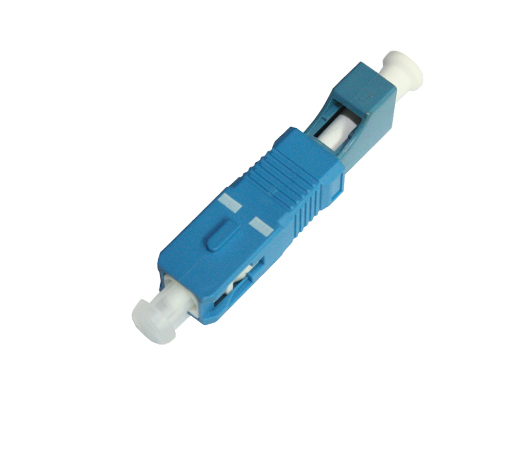

MAD-SP-LP-SMSXPBL	SC/PC - LC/PC Singlemode Simplex Plastic Male To Female Type Fiber Optic Adaptor, Blue.
