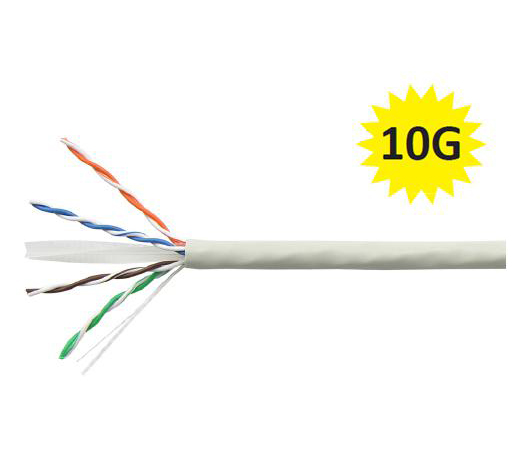

Features & Benefits:
.  UL & 3P certified
.  4 twisted-pair cable
.  For 10 Gigabit ether net applications
.  23AWG insulated copper conducts
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 6A
.  Twisted pairs are brightly colored and distinguished at a glance
.  Striped cross frameworks to match corresponding pairs
.  Ultra smooth jacket easy to pull in tight spaces


MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	0.58mm±0.022mm (D), 23 AWG
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43±0.06mm
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Conductor Unit Lay-Up:	Pairs
Total Number of Wires:	8
Rip Cord:	optional
Overall Drain-Wire Material:	N/A
Overall Drain-Wire Construction:	N/A
Outer Jacket:	PVC, LSZH
Outer Jacket Thickness:	7.0mm
Outer Jacket Color:	Per Requirement (The default is grey)
Marking:	Per Requirement


ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Pulling Force:	110 N/mm2 max.
Delay Skew:	25ns/100m max.
Coupling Attenuation:	85 db min @ 30-100 MHz 85-20log(f/100) @100-500 MHz
Characteristic Impedance:	100±6  @ 1-500 MHz
Max. DC Resistance :	72/Km max.
Max. Resistance Unbalance:	2% max.
Capacitance:	45 pF/m nom.
Capacitance Unbalance(Wire to Ground):	1500 pF/Km max.
Dielectric Strength:	1.5KV/ minute min.
Velocity of Propagation(NVP):	67%
Min. Insulation Resistance :	5000 M•Km min.
Transfer Impedance:	N/A
Short Term Bend Radius :	8 x OD mm
Long Term Bend Radius :	4 x OD mm
Temperature Operating Range :	-20 to +70°C
Installation Temperature Range :	0 to +60°C


ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat. 6A Un-screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation (dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	1.8	96	92	29	92	85
4.0	3.3	89	83	32	80	73
10.0	5.2	83	77	36	72	65
16.0	6.7	80	74	36	68	61
20.0	7.5	79	73	36	68	59
31.25	9.4	76	70	34	62	55
62.5	13.7	71	65	34	56	49
100.0	17.8	68	62	33	52	45
*Supplied cables meet the minimum Cat. 6A transmission requirements as per IEC 61156-5 Ed. 2

ORDERING INFORMATION

PART NUMBER	DESCRIPTION	LENGTH
C6a-1-X	Category 6a U/UTP 4 Pair Cable PVC	305 m
C6a-2-X	Category 6a U/UTP  4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Ply Reel	15.0	16.8	34.0 x 34.0 x 34.0
1000	Ply Reel	49.3	55.6	56.0 x 56.0 x 25.0
