Features

▪  Precise attenuation level（with 1dB,2dB,3dB... to 30dB, typical 5dB, 10dB 15dB）
▪  Inline design is easy to use (plugs between existing fiber jumper & equipment)
▪  Portable, Easy installation, Readily panel mountable
▪  High Quality Return loss 60db or Greater
▪  Custom designed specifications
▪  Dual wavelength (1310nm/1550nm)
▪  Attenuators marked with attenuation level

Specifications


Characteristics	Unit	Conditions	Values
Attenuation	dB	UPC	1 ~ 30
		APC	1 ~ 20
Return Loss	dB	UPC	≥50
		APC	≥60
Operating Wavelength	nm	-	1310 and 1550, 1240 - 1600
Attenuation Accuracy	-	1 ~ 10dB	± 0.5dB
		11 ~ 30dB	± 10%
Operating Temperature	°C	-	-40 ~ +75
Storage Temperature	°C	-	-40 ~ +85
Polarization Dependent Loss	dB	-	<0.2
Relative Humidity	%	75°C	95
Vibration	dB	10 ~ 55, 2Hrs	∆IL<0.2
Impact	dB	1.5m, 5 drops	∆IL<0.2

Ordering Information
Using the available configurations amend/create product codes using the formula below.
Part Number： XX-AA-(BB)-CDE

Ordering Guide

XX	Attenuator Type	FAT, MAT, OAT
AA	Connector Type (Female or Male )	FP,SP,SA,LP
BB	Connector Type ( Female)	FP,SP,SA,LP
C	Fiber Type	OM1=Multimode 62.5, OM2=Multimode 50, SM=Singlemode
D	Attenuation Value(dB)	01~30dB
E	Material	M=Metal, P=plastic

Attenuator Type Code

FAT	Female to Female Attenuator (Adaptor Type)
MAT	Male to Female Attenuator
OAT	Adjustable Attenuator

Connector Type Code

FP	FC/PC,FC/UPC	FA	FC/APC
SP	SC/PC, SC/UPC	SA	SC/APC
TP	ST/PC, ST/UPC	TA	ST/APC
LP	LC/PC, LC/UPC	LA	LC/APC
MU	MU	MT	MTRJ
DN	DIN	E2	E2000

Ordering Sample

Part Number	Description

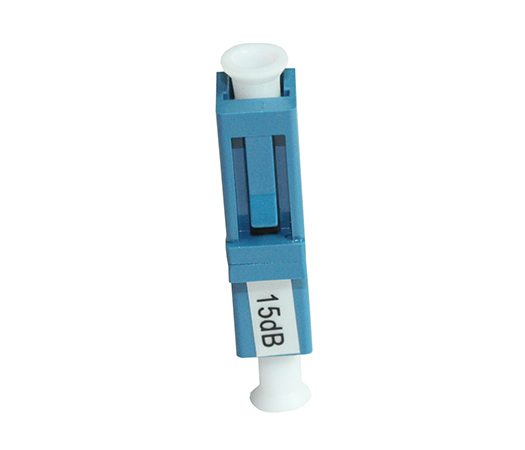

FAT-LP-SM15P	LC/PC Singlemode Plastic Fiber Optic Attenuator, Adaptor Type, 15dB.
FAT-LP-SP-SM10M	LC/PC-SC/PC Singlemode Metal Fiber Optic Attenuator, Female to Female Type, 10dB.

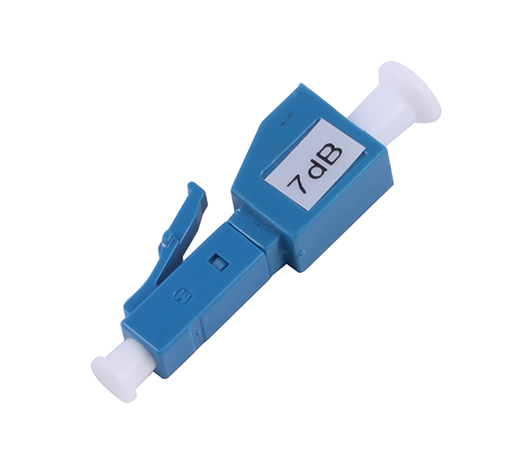

MAT-LP-SM07P	LC/PC Singlemode Plastic Fiber Optic Attenuator, Male to Female Type, 7dB.

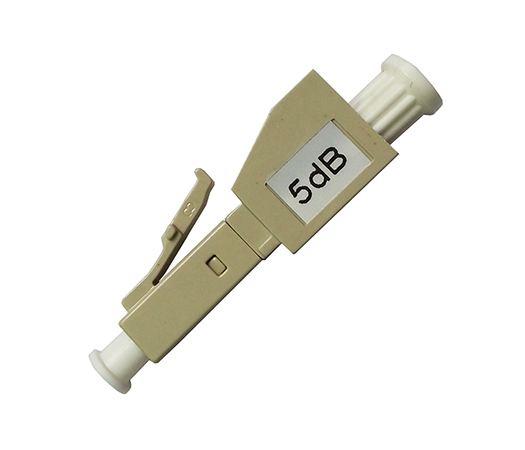

MAT-LP-OM105P	LC/PC Multimode 62.5 Plastic Fiber Optic Attenuator, Male to Female Type, 5dB.
